樹脂-泡沫鋁復合材料制備及性能研究（十五）

2.5.3 PU-PUR澆鑄體拉伸性能分析 (B)

(2)PU-PUR  澆鑄體拉伸斷裂伸長率分析

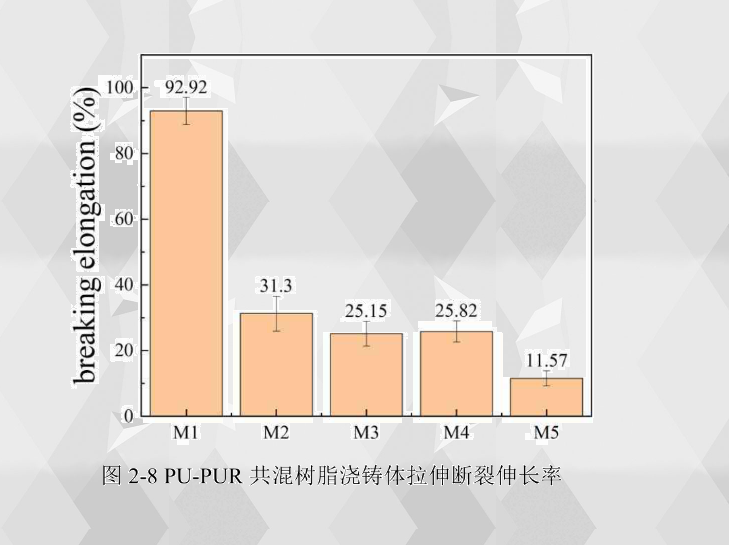

從圖2-8可以看出樹脂澆鑄體的斷裂伸長率隨著聚脲成分的增加而呈現不斷下降的趨勢 。M1聚氨酯具有最高的斷裂伸長率，達到了92.92%。添加了不同程度的聚脲成分導致混合樹脂的硬段含量增加，交聯密度增大，分子鏈運動更加困難，導致澆鑄體強度增加，呈現出斷裂伸長率顯著下降的趨勢。M2、M3、M4樹脂澆鑄體的斷裂伸長率比較接近，分別為31.30%、25.15%和25.82%，而M5聚脲的斷裂伸長率為11.57%，說明在拉伸載荷下，這三種樹脂澆鑄體相比聚脲可以承受更高的拉伸變形。
