21、孔連通泡沫鋁制備工藝研究

第五章 試驗(yàn)結(jié)果與討論分析

滲流鑄造法的效果通常用有效鑄件長度、孔隙率和連通性來衡量。用滲流鑄造法生產(chǎn)泡沫鋁的關(guān)鍵是控制NaCl粒子的預(yù)熱溫度和鋁液的澆注溫度。因此有必要研究它們對(duì)鑄件性能的影響規(guī)律。

5.1試驗(yàn)結(jié)果

泡沫鋁試件的孔徑基本與填料粒子相當(dāng)，孔洞大部分是連通的。本研究在可行范圍之內(nèi)，充型壓力控制在1MPa，改變了NaCl粒子預(yù)熱溫度及鋁液澆注溫度，安排了三組不同粒徑NaCl粒子的二因素三水平正交試驗(yàn)，選用正交表，以充型后泡沫鋁試件的有效長度對(duì)試驗(yàn)結(jié)果進(jìn)行了評(píng)價(jià)，并且對(duì)有效試件的孔隙率、比重進(jìn)行了測試。

第一組將NaCl粒子粒度固定為10—20目(粒徑1～0.9mm)，采用正交試驗(yàn)考察了NaCl粒子的預(yù)熱溫度和鋁液澆注溫度對(duì)試件有效長度的影響；第二組和第三組分別用20—40目(粒徑0.45～0.9mm)和40-60目(粒徑0.28～0.45mm)做了正交試驗(yàn)，考察了上述因素對(duì)試件有效長度的影響。

水平設(shè)計(jì)如表1，試驗(yàn)數(shù)據(jù)如表2(包括孔隙率與比重)，有效長度直觀分析如表3。

表2  粒徑為10—20目的試驗(yàn)數(shù)據(jù)

表3  有效長度直觀分析數(shù)據(jù)表

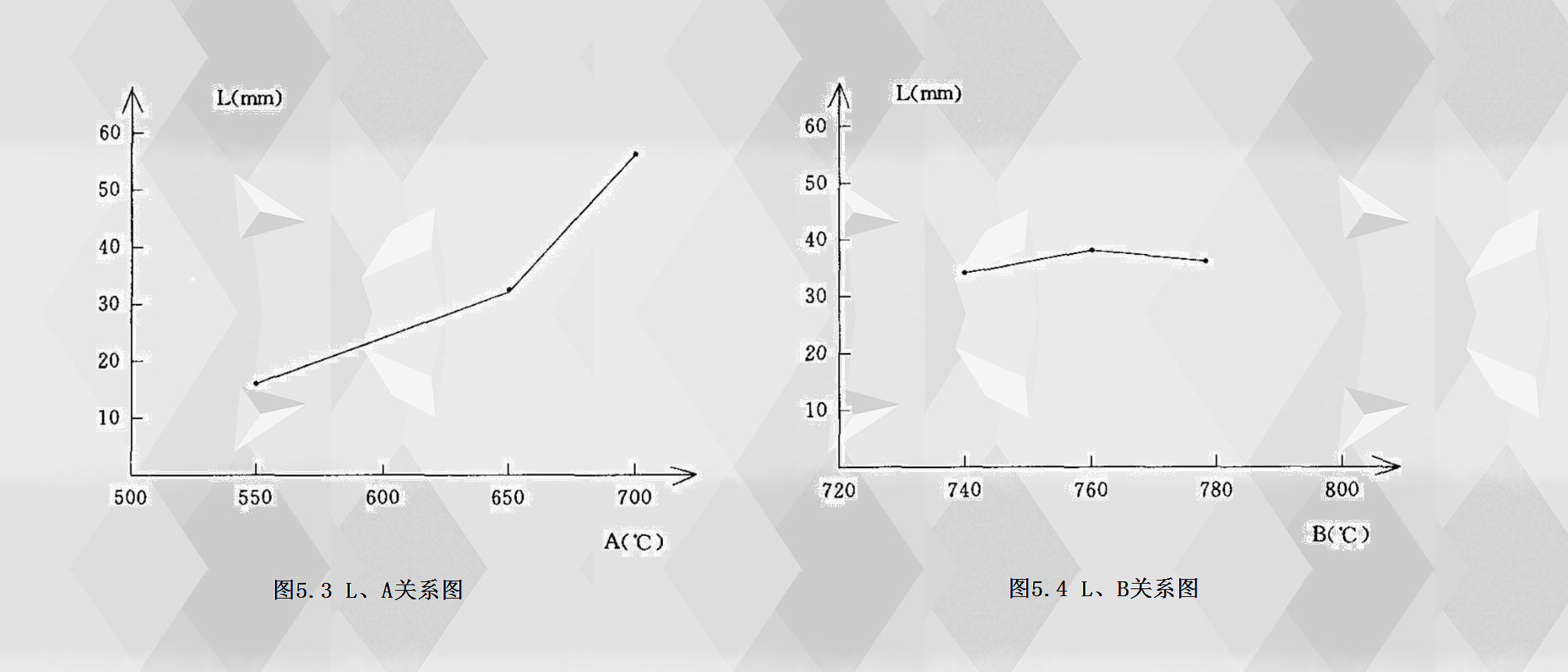

從極差R可以看出二因素的主次順序?yàn)锳→B，擇優(yōu)方案為A?B?。因子水平與試驗(yàn)結(jié)果之間關(guān)系如圖5.3、圖5.4。
